Pendahuluan 1

Apa yang Anda ketahui tentang POST dan informasi apakah yang bisa kita peroleh lewat suara "beep" pada POST (Power on Self-Test) BIOS, sebutkan diagnosa pesan / peringatan kesalahan POST yang ditunjukkan dengan kode beep? Apa yang Anda ketahui tentang peripheral device. Sebutkan beberapa peripheral device yang umum digunakan saat ini, sebutkan fungsi dan jenis - jenisnya ! (min. 8) Jelaskan secara rinci BIOS menurut yang Anda ketahui, apa saja komponen yang diatur oleh BIOS ? Jawab 1. POST (Power On Self Test) adalah test yang dilakukan oleh PC untuk mengecek fungsi-fungsi komponen pendukung PC untuk bekerja dengan baik. Informasi yang diperoleh dengan adanya suara “beep” adalah menandakan bahwa adanya kesalahan dalam program yang sedang berjalan seperti mengecek jumlah RAM, keyboard, dan perangkat media penyimpanan (disk drive). Jika sebuah kesalahan terdeteksi oleh POST, maka sistem umumnya akan menampilkan beberapa kode kesalahan, yang dinyatakan dengan bunyi-bunyian (atau beep) yang menunjukkan letak kesalahannya namun selain bunyi beep komputer juga bisa mengeluarkan peringatan pada layar monitor dengan berupa teks. biasanya peringatan berupa teks pada monitor lebih mudah dipahami oleh user. Setiap kesalahan memiliki pola bunyi beep-nya sendiri-sendiri, dan berbeda antar BIOS yang digunakan.
Tampilan saat POST :

Pesan atau Peringatan Kesalahan yang ditunjukkan ketika POST melalui kode “beep”: Kode Beep AWARD BIOS No Gejala Diagnosa Pesan/Peringatan Kesalahan 1 beep pendek PC dalam keadaan baik 1 beep panjang Problem di memori 1 beep panjang 2 beep pendek Kerusakan di modul DRAM parity 1 beep panjang 3 beep pendek Kerusakan di bagian VGA. Beep terus menerus Kerusakan di modul memori atau memori video Kode Beep AMI BIOS No Gejala Diagnosa Pesan/Peringatan Kesalahan 1 beep pendek DRAM gagal merefresh 2 beep pendek Sirkuit gagal mengecek keseimbangan DRAM Parity (sistem memori) 3 beep pendek BIOS gagal mengakses memori 64KB pertama. 4 beep pendek Timer pada sistem gagal bekerja 5 beep pendek Motherboard tidak dapat menjalankan prosessor 6 beep pendek Controller pada keyboard tidak dapat berjalan dengan baik 7 beep pendek Video Mode error 8 beep pendek Tes memori VGA gagal 9 beep pendek Checksum error ROM BIOS bermasalah 10 beep pendek CMOS shutdown read/write mengalami errror 11 beep pendek Chache memori error 1 beep panjang 3 beep pendek Conventional/Extended memori rusak 1 beep panjang 8 beep pendek Tes tampilan gambar gagal Kode Beep IBM BIOS No Gejala Diagnosa Pesan/Peringatan Kesalahan Tidak ada beep Power supply rusak, card monitor/RAM tidak terpasang 1 beep pendek Normal POST dan PC dalam keadaan baik beep terus menerus Power supply rusak, card monitor/RAM tidak terpasang Beep pendek berulang-ulang Power supply rusak, card monitor/RAM tidak terpasang 1 beep panjang 1 beep pendek Masalah Motherboard 1 beep panjang 2 beep pendek Masalah bagian VGA Card (mono) 1 beep panjang 3 beep pendek Masalah bagian VGA Ccard (EGA). 3 beep panjang Keyboard error 1 beep, blank monitor VGA card sirkuit
(2) Peripheral device adalah peralatan-peralatan pendukung yang dibutuhkan oleh sebuah PC agar dapat bekerja secara optimal. Contoh peripheral device :

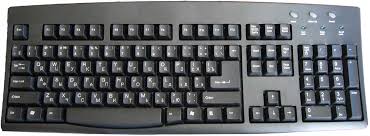

1. Keyboard

Gunanya untuk memberi perintah kepada komputer dengan cara menuliskannya atau menekan kombinasi beberapa tombol. Jenis : keyboard serial, USB, PS2,Wireless 2. Mouse

Berfungsi untuk mengendalikan kursor/pointer dilayar monitor dengan cara menggerakkannya maju, mundur atau kesamping. Jenis : serial, USB, PS2,Wireless 3. Monitor

Berfungsi menampilkan proses dan hasil pekerjaan komputer. Jenis: CRT monitor, LCD monitor, Touch Screen monitor. 4. Printer

Fungsi : Digunakan untuk mencetak hasil proses komputer keatas kertas sehingga bisa dibaca. Jenis: Ada tiga jenis printer yang dikenal luas yaitu dot-matrix printer, inkjet printer, dan laser printer. 5. Scanner

Fungsi: Digunakan untuk mengambil citra cetakan (gambar, foto, tulisan) untuk diolah atau ditampilkan melalui komputer. Jenis: Ada dua jenis scanner, handy scanner (dipegang dan digerakkan dengan tangan), dan flatbed scanner (serupa mesin fotokopi). 6. Modem

Fungsi modem adalah merubah komunikasi dua arah dari sinyal digital menjadi sinyal analog atau sebaliknya. Sebuah sinyal digital yang dikirimkan dari komputer diubah menjadi sinyal analog terlebih dahulu oleh modem dan ditransmisi melalui kabel telepon untuk dihantarkan ke komputer lainnya dan sebaliknya. Jenis : modem External dan Internal. 7. Microphone dan speaker

Untuk memasukkan dan merekam suara serta mendengarkan hasil rekaman yang sudah disimpan didalam komputer, atau mendengarkan musik dan suara dari CD, MP3 atau game. 8. LCD Proyektor

Berfungsi: untuk menampilkan gambar secara besar dilayar, dengan cara menembakan cahaya / memproyeksikan gambar. Dari segi teknologi, proyektor. Jenis: ada dua tipe yaitu proyektor yang menggunakan teknologi DLP dan satu lagi menggunakan teknologi 3 LCD.
3. BIOS (Basic Input Output System) BIOS adalah singkatan dari Basic Input Output System. merupakan suatu software (ditulis dalam bahasa assembly) yang mengatur fungsi dasar dari perangkat keras (hardware) komputer. BIOS tertanam dalam sebuah chip memory (ROM ataupun Flash Memory berbahan Comlpimentari Metal Oxide Semiconductor (CMOS) yang terdapat pada motherboard. Sebuah baterai yang biasa disebut sebagai baterai CMOS berfungsi untuk menjaga agar tanggal dan settingan lainnya yang telah kita set pada BIOS tidak hilang atau kembali ke konfigurasi awal meskipun komputer dimatikan. Komponen BIOS:

Berikut komponen yang dapat di set melalui BIOS : 1. Hardisk 2. CD-ROM 3. Floppy disk 4. RAM 5. Processor 6. LAN onboard 7. Souncard onboard 8. VGA onboard
